雷達測量

行程時間原理

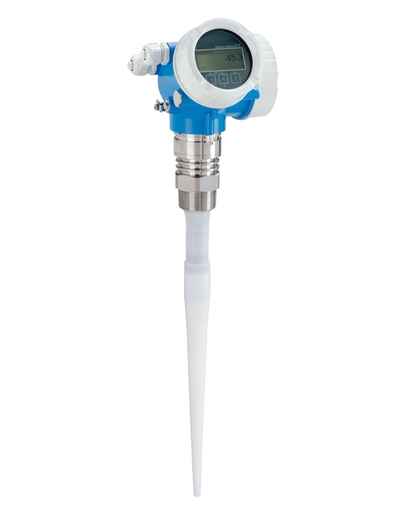

Micropilot FMR53

適用于簡單工況下的液位測量

Micropilot FMR53適用于簡單工況下的液位測量，其桿式天線特別適合小型過程連接。帶有PTFE涂層的天線和法蘭耐腐蝕性強。Micropilot FMR53用于液體、漿料和泥漿的連續、非接觸式的物位測量。測量不受介質變化、溫度變化、氣相介質或蒸汽的影響

產品規格參數

測量精度

+/- 6 mm (0.24 in)

過程溫度

-40...+150 °C

(-40...+302 °F)

過程壓力（絕壓）/最大過壓限定值

真空...40 bar

(真空...580 psi)

最大測量距離

最大測量距離

主要接液部件

PTFE、PVDF

優勢

測量穩定可靠，不受介質和過程條件變化的影響

HistoROM集成數據存儲單元，幫助快速調試、維修和診斷

測量可靠性高，基于多回波追蹤計算，即使倉內存在障礙物依然能夠準確測量

硬件和軟件開發過程符合IEC 61508標準，單臺儀表滿足SIL2， 同構冗余條件下達SIL3

心跳技術，在整個生命周期內實現高效、安全的工廠運營

無縫集成到控制或資產管理系統，直觀的菜單引導式操作概念（現場或通過控制系統）

通過世界權威的SIL和WHG實驗認證，節約您的時間和經濟成本

應用領域

特別適合小型過程連接，PTFE傳感器可用于化學腐蝕介質。

過程連接：1?" 螺紋或法蘭

溫度范圍：-40 至 +150°C (–40 至 +302°F)

壓力范圍：-1 至 +40bar (–14.5 至 +580psi)

最大測量范圍：20m (66ft)

精度誤差：±6mm

C-波段：6GHz

國際防爆認證, WHG溢出保護, SIL, 5點線性協議

特征和規格

連續液位測量

測量原理

雷達物位儀

特點/應用

常規連續非接觸式液位測量，

特別適用于小尺寸過程連接和化學腐蝕性介質測量；

桿式天線，帶PTFE涂層

特點

SIL 2認證，符合IEC 61508標準

多路回波跟蹤確保安全性和可靠性

HistoROM智能數據存儲單元

電源/通信

兩線制（HART、PROFIBUS PA、FOUNDATION Fieldbus）

四限制（HART）

頻率

C波段（約6 GHz）
